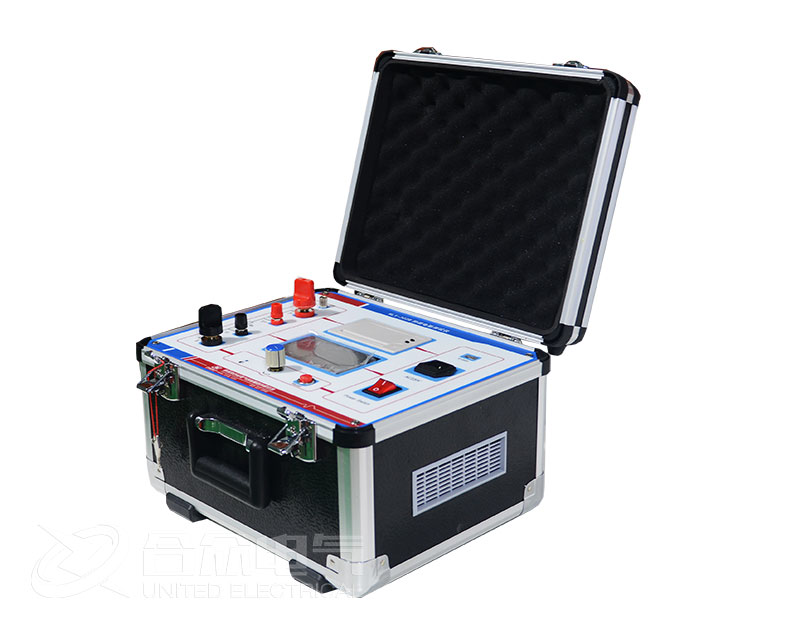

回路電阻的測量

主回路

為了把做過溫升試驗(型式試驗)的開關設備和控制設備與所有進行出廠試驗的同一型號的開關設備和控制設備進行比較，應該進行主回路電阻的測量。

應用直流測量每極端子間的電壓降或電阻。對于封閉開關設備和控制設備應該作特殊考慮。

試驗電流應該取100A至額定電流之間的任一電流值。

注：經驗表明，僅憑主回路電阻增大不能認為是觸頭或聯結不好的可靠證據。此時，應該使用更大的電流(盡可能接近額定電流)重復進行試驗。

直流電壓降或電阻應在溫升試驗前在開關設備和控制設備所處的周圍空氣溫度下進行一次測量；溫升試驗后，當開關設備和控制設備冷卻到周圍空氣溫度時再測量一次，兩次所測得的電阻值的差不應大于20%。

型式試驗報告中應給出直流電壓降或電阻的測量值，以及試驗時的一般條件(電流、周圍空氣溫度、測量部位等)。

輔助回路

1級和2級輔助觸點電阻的測量

將1級和2級輔助觸點的每種類型的一個樣品接入阻性負載回路，然后加上開路電壓為6V(相對偏差為-15%)的直流電源，使其流過10mA的電流，按GBT5095.2-1997的試驗2b測量其電阻。

閉合的1級和2級輔助觸點的電阻不應超過50。

注：觸頭材料出現的氧化可能會降低有效的載流能力，因此可能導致接觸電阻的增加，甚至在非常低的電壓回路中不能導通，而在較高的電壓回路中又沒有出現問題。

本試驗的目的是為了檢驗在這些低電壓條件下觸頭的接觸性能。評估的判據考慮了電阻的非線性。50的數值源于統計數據并已被用戶接受。

3級輔助觸點電阻的測量

將3級輔助觸點的一個樣品接入阻性負載回路，然后加上開路電壓≤30mV的直流電源，使其流過≤10mA 的電流，按正IEC61810-7測量其電阻。
